服务热线
4001-123-456
WSS热收缩带是专门为埋地或架空钢质管道焊口防腐补口而设计的热缩型防腐补口材料。 它由辐射交联高密度聚乙烯基材和特种密封热熔胶涂层复合而成。适用于3PE、FBE、PP做防腐主体的管线焊口补口防腐和弯管区域的防腐，也可用于黄夹克保温管道的焊口补口。特种密封热熔胶与聚乙烯基材、钢管表面及液体环氧涂层可形成良好的粘接，构成优异的防腐体系。
WSS热收缩带安装施工时，在热力作用下热收缩带沿径向均匀收缩，同时热熔胶层熔化，均匀包覆填充在管道表面，与原管道防腐层或环氧底漆层形成连续、紧密的粘结而形成防腐体系，可有效地抵抗土壤应力，抗静水压力，抗阴极剥离，抗化学腐蚀和霉菌侵蚀等多种腐蚀行为。
|

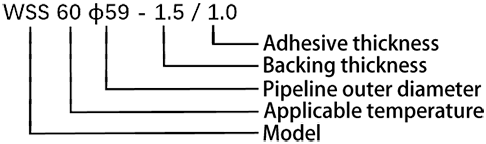

WSS (M50)
|
WSS (60)
|
WSS (80)
|
|
|
最高运行温度
|
60°C
|
70°C
|
85°C
|
|
适用外防腐涂层
|
PE, FBE, PP或钢
|
PE, FBE, PP
|
PE, FBE, PP
|
|
钢管预热温度
|
60°C
|
75°C
|
85°C
|
|
推荐除锈等级
|
Sa2.5, St3.0
|
Sa2.5, St3.0
|
Sa2.5, St3.0
|
（执行标准：GB/T51241、GB/T23257及其它技术规格书）
《热收缩套 (带) 安装指导书》| 性能 | 指标 | 标准 | ||||
| WSS (M50) | WSS (60) | WSS (80) | ||||
| 底漆 | ||||||
| 固体含量 % | 99.4 | 99.4 | 99.6 | GB/T 1725 | ||
| 阴极剥离 (65°C, 48小时) m | 5 | 4.8 | 4.3 | GB/T 23257 | ||
| 基材 | ||||||
| 拉伸强度 MPa | 21 | 24 | 24 | GB/T 1040.2 | ||
| 断裂标称应变 % | 550 | 550 | 550 | GB/T 1040.2 | ||
| 密度 | 0.93 | 0.94 | 0.94 | GB/T 29046 | ||
| 介电强度 MV/m | 35 | 35 | 35 | GB/T 1408.1 | ||
| 体积电阻率 Ω·m | 4.0×1015 | GB/T 1040 | ||||
| 热老化（150°C，21天） | 拉伸强度 MPa | 17 | 18 | 18 | GB/T 1040 | |
| 断裂伸长率 % | 480 | 480 | 480 | |||
| 热熔胶 | ||||||
| 软化点（环球法） °C | 78 | 113 | 120 | GB/T 15332 | ||
| 搭接剪切强度 MPa | 0.8 | 0.8 | 1.0 | GB/T 7124 | ||
| 脆化温度 °C | -30°C | -20°C | -15°C | GB/T 23257 | ||
| 热收缩带安装系统 | ||||||
| 抗冲击 J/mm | ≥5无漏点 | GB/T 23257 | ||||
| 剥离强度 N/cm | 对底漆钢 (23°C) | 90(内聚) | 160(内聚) | 140(内聚) | GB/T 23257 | |
| 对PE (23°C) | 85(内聚) | 110(内聚) | 95(内聚) | |||
| 对底漆钢 (Tmax) | 5(内聚) | 8(内聚) | 10(内聚) | |||
| 对PE (Tmax) | 4(内聚) | 8(内聚) | 10(内聚) | |||
| 阴极剥离 mm | 23°C, 28天 | 8.2 | 5.6 | 4.8 | GB/T 23257 | |
| Tmax, 28天 | 12 | 8.6 | 9.4 | |||
| 剥离强度 (Tmax热水浸泡28天) N/cm | 对底漆钢 (23°C) | 52 | 143 | 152 | GB/T 23257 | |
| 对PE (23°C) | 56 | 145 | 162 | |||
| 热老化 (Tmax+20℃, 100天) 剥离强度保持率 % | P₁oo/Po | 86 | 83 | 84 | GB/T 23257 | |
| Paop/P70 | 92 | 91 | 98 | |||
| 地址: | 江苏省苏州市吴江区 汾湖镇北厍社区厍西路1288号 |
| 电话: | (0512) 63242988，63242266，63242260 |
| 邮箱: | salesChina@dasheng.com |
| 网址: | www.dasheng.com |
安装指导书.jpg){kind=link}
